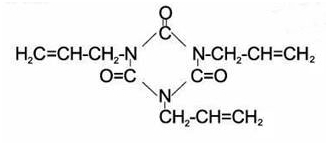

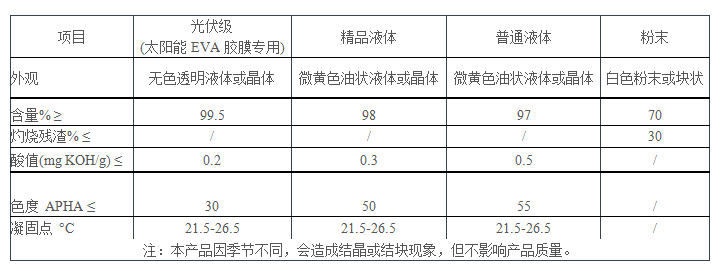

TAIC產品的應用：

TAIC，主要用于多種用途的交聯劑和改性劑。

1.用作多種熱塑塑料（聚乙烯、聚氯乙烯、氯化聚乙烯、EVA、聚苯乙烯等）的交聯改性劑。熱交聯一般添加量為1-3%，另加過氧化二異丙苯（DCP）為0.2-1%；輻照交聯添加量為0.5-2%，可不再加DCP。交聯后可顯著提高制品的耐熱性、阻燃性、耐溶劑性、機械強度及電性能等。它比單獨采用過氧化物體系交聯，要顯著提高產品質量，且無異味。典型用于聚乙烯、聚乙烯/氯化聚乙烯、聚乙烯/EVA、交聯電纜和聚乙烯等的高、低發(fā)泡制品。
2.用作乙丙橡膠、各種氟橡膠、CPE等特種橡膠的助硫化劑（與DCP并用，一般用量為0.5-4%），可顯著地縮短硫化時間、提高強度、耐磨性、耐溶性、耐腐蝕性。
3.用作丙烯酸、苯乙烯型離子交換樹脂的交聯劑，它比二乙烯基苯交聯劑用量少。質量高，可制備抗污染、強度大、大孔徑、耐熱、耐酸堿、抗氧化等性能極佳的離子交換樹脂。這是國內外新近開發(fā)的，前景極好的新型離子交換樹脂。
4.用作聚丙烯酸酯，聚烷基丙烯酸酯等改性劑，可顯著提高耐熱性，光學性能和工藝加工性能等。典型用于普通有機玻璃的耐熱改性。
5.用作環(huán)氧樹脂，DAP樹脂的改性劑，可提高耐熱性、粘合性、機械強度和尺寸穩(wěn)定性，典型用于環(huán)氧灌封料和包封料的改性。
6.用作不飽和聚酯和熱塑聚酯的交聯劑和改性劑，可顯著提高耐熱性、抗化學腐蝕性、尺寸穩(wěn)定性、耐候性和機械性能等。典型用于提高熱壓型不飽和聚酯玻璃鋼制品耐熱性，改性后的制品使用溫度可達到180度以上。
7.TAIC本身的均聚物——聚三烯丙基異三聚氰酸酯為一種透明、硬質、耐熱、電絕緣優(yōu)良的樹脂、亦可用于粘合玻璃及陶瓷等。典型用于制造多層安全玻璃。
8.聚苯乙烯的內增塑劑：苯乙烯與TAIC等共聚改性，可制得透明的、耐碎的制品。
9.金屬耐熱、抗輻射、耐候性的保護劑：TAIC預聚物在金屬表面進行烤鍍，其烤鍍膜具有十分優(yōu)良的耐熱、耐輻射、耐候性和點絕緣性。典型用于制造微電子產品的印刷線路板等絕緣材料。
10.光固化涂料、光致抗蝕劑、阻燃交聯劑等的中間體：典型用于合成高效阻燃劑TBC和阻燃交聯劑DABC。
