炭黑對(duì)EPDM擠出性能的研究

您的當(dāng)前位置：首頁(yè) >> 新聞中心 >> 行業(yè)知識(shí)

炭黑對(duì)EPDM擠出性能的研究

發(fā)布日期：2020-11-15 作者：點(diǎn)擊：

就橡膠的補(bǔ)強(qiáng)劑來說,目前使用最多的是炭黑。在炭黑的諸項(xiàng)特性中,粒徑(用比表面積吸碘值等表示)對(duì)膠料及硫化膠的物理特性會(huì)帶來影響;其結(jié)構(gòu)(用吸油量表示)也會(huì)影響擠出物表面狀態(tài)擠出膨脹率。

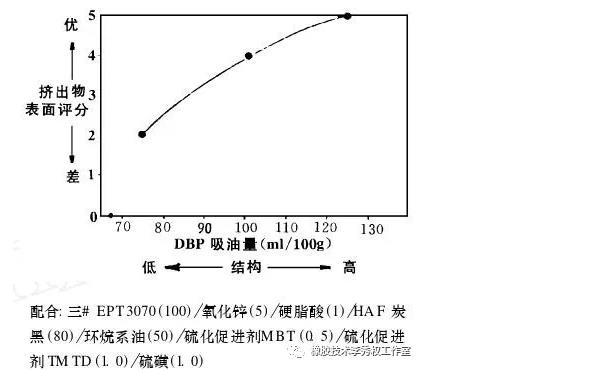

圖5列示了炭黑結(jié)構(gòu)與EPDM混煉膠的擠出物表面狀態(tài)的關(guān)系

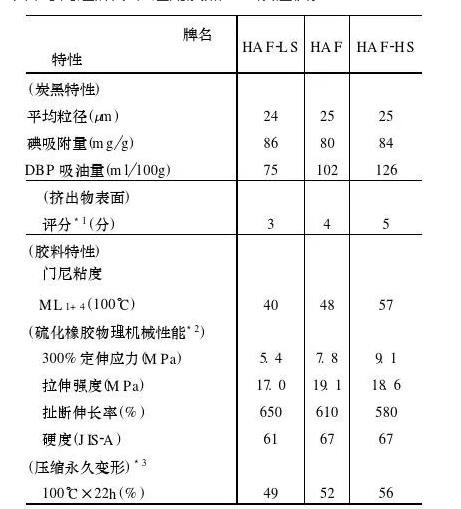

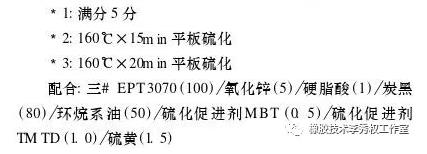

表2列示了炭黑結(jié)構(gòu)與EPDM混煉膠擠出后膠料的物理機(jī)械性能之間的關(guān)系。從中可以看出,炭黑結(jié)構(gòu)越高,擠出物表面狀態(tài)就越好。就具有代表性的牌號(hào),(高結(jié)構(gòu)的FEF,)而言,其擠出物表面狀態(tài)就很好,而采用低結(jié)構(gòu)的SRF與GPF,其擠出物表面狀態(tài)就顯得較差。最近市場(chǎng)上又出現(xiàn)了將低結(jié)構(gòu)牌號(hào)的炭黑,經(jīng)改良后得到的高結(jié)構(gòu)品種(SRF-HSGPF-HS)以及進(jìn)一步提高FEF結(jié)構(gòu)的新產(chǎn)品(FEF-HS)。然而,高結(jié)構(gòu)的炭黑會(huì)引起膠料門尼粘度上升,硫化膠的扯斷伸長(zhǎng)率下降等問題,所以在選用炭黑時(shí)必須謹(jǐn)慎。
