摘 要：隨著工業的發展和橡膠應用領域的擴大，對橡膠制品的尺寸精度要求日益嚴格。介紹了橡膠材料在硫化后，制品產生尺寸收縮的原理和分類，論述了生膠種類、橡膠配方、硫化工藝和計量方法等因素對橡膠制品尺寸收縮的影響，并指出各因素對尺寸影響的機理。列舉了目前橡膠材料收縮率的檢測方法和計算方法，對比了各種檢測方法的適用性和局限性，并提出橡膠材料收縮率新的檢測方法。

關鍵詞：橡膠；收縮率；影響因素；測試方法

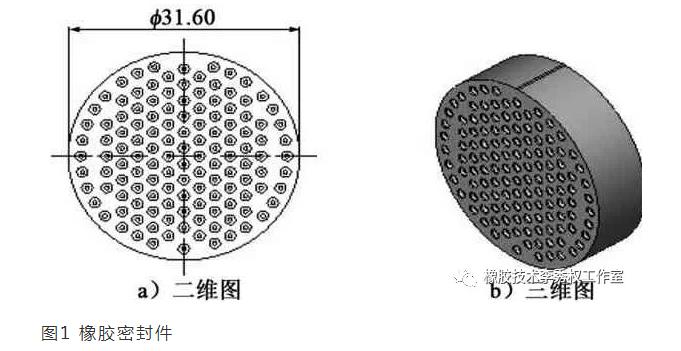

橡膠作為彈性體，在工業上應用時與塑料材料成型時一樣，設計人員要在橡膠制品成型時預先考慮到橡膠收縮而后才設計橡膠模具[1]，但要獲得尺寸精良的制品還是很難，這是因?yàn)橄鹉z在成型后進行收縮，同時橡膠制品可彈性伸縮；因此，國家標準規定的橡膠制品的公差較大。隨著航空航天、電子和汽車等工業科技的發展，各類橡膠的應用領域不斷擴大，對橡膠零件的尺寸精度要求也越來越高。電連接器產品上的橡膠密封件如圖1所示，在φ31.6 mm的端面內分布128個通孔，要求每2個孔的圓心位置精度控制在≤0.05 mm，可見，生產高精度的橡膠零件是橡膠制品行業的追求目標。

1 原理

影響橡膠制品尺寸的關鍵因素是膠料硫化后的冷卻收縮。

橡膠材料在壓制、加熱硫化過程中，膠料內部發生變形和交聯，同時產生熱膨脹力。硫化膠料在冷卻過程中，應力趨于消除，橡膠質制品的線性尺寸成比例縮小[2]，同時，橡膠在硫化(交聯)過程中由線型結構變成網狀結構，膠料會聚集收縮；因此，橡膠模壓制品在完成硫化并從模型中取出、冷卻后，尺寸、面積和體積按收縮情況具體可分為線收縮率、面收縮率和體積收縮率[3]。本文對橡膠的線收縮率進行研究。

2 影響因素

2.1 生膠種類

結構是高分子材料性能的物質基礎，與塑料、纖維同為三大合成材料的橡膠，其主要性能由分子結構決定。不同種類的橡膠，其分子結構中均包含復雜的化學結構和物理結構，分子內、分子間的復雜的相互作用決定其性能各異，并直接導致各種橡膠硫化成型后的收縮率不同。不同種類的橡膠的收縮率見表1。

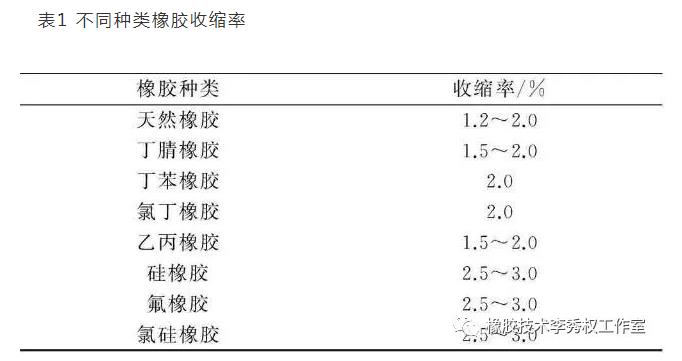

表1 不同種類橡膠收縮率

   橡膠種類收縮率/%天然橡膠1.2～2.0丁腈橡膠1.5～2.0丁苯橡膠2.0氯丁橡膠2.0乙丙橡膠1.5～2.0硅橡膠2.5～3.0氟橡膠2.5～3.0氯硅橡膠2.5～3.0

2.2 配方

在橡膠的配方中，生膠是主導因素，因此不同種橡膠的收縮率存在不同程度的差異。為獲得橡膠所需的性能，應在橡膠中加入一定的填充劑、硫化劑和其他物質。典型的硫化橡膠是分子呈三維空間排布的聚合物母體，在其中常摻用炭黑或其他添加劑制成復合材料制品。橡膠的大分子鏈網絡間存在較大自由空間，當膠料中的其他組分進入后，就填充到空隙中去，壓縮了自由空間，使收縮率下降；因此，在同種橡膠的不同配方中，收縮率也不一致。同種生膠的硅橡膠經不同改性后的收縮率見表2。

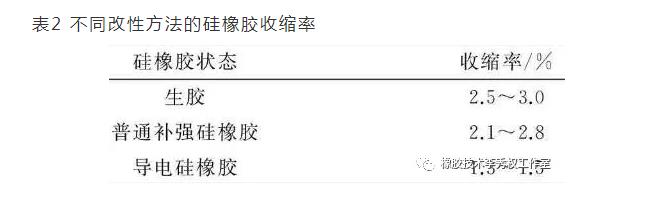

表2 不同改性方法的硅橡膠收縮率

硅橡膠狀態收縮率/%生膠2.5～3.0普通補強硅橡膠2.1～2.8導電硅橡膠1.3～1.5

虞福榮[4]指出：膠料中填充劑用量越多，收縮率越?。缓z量越高，收縮率越大；當邵氏硬度≤90度時，膠料的硬度越高，收縮率越小。

2.3 硫化工藝

硫化是改變橡膠化學結構和改進橡膠質量的必需的工藝過程，其對橡膠的收縮率有著重要的影響。

2.3.1 成型方法

注射法制品比模壓法制品的收縮率小，這是因?yàn)樵谧⑸涑尚蜁r(shí)，膠料已在塑化裝置內進行預熱，可以更好地充滿模腔，而且在螺桿的作用下，一直進行補膠；因此，制品的密度偏高，收縮率偏小。

2.3.2 硫化溫度

每種膠料都有最佳的成型溫度，也就是正硫化溫度。在成型溫度超過正硫化溫度的情況下，溫度越高，收縮率越大。制品在較高的溫度下，體積膨脹較大，冷卻時自然收縮較大；同時溫度過高，會造成橡膠分子鏈的裂解，導致制品性能下降[5]；因此，不能為提高效率而無限制地提高硫化溫度，否則制品的性能無法保證。在一般情況下，溫度每升高10 ℃，其收縮率就增加0.1%～0.2%。很多專業人士認為，硫化溫度是橡膠收縮率的主要影響因素之一。

2.3.3 壓延(流動)方向

橡膠制品在成型時，分子鏈在壓延(流動)方向得到取向，成型后的解取向又會引起膠料在長、寬、厚等各個方向收縮率不一樣：膠料壓延方向和在模具中流動方向的收縮率大于垂直方向的收縮率；流動距離越長，收縮率越大。

2.4 尺寸計量

由于橡膠的彈性變形特征，使制件的尺寸測量變得困難。膠圈試樣一般用顯微鏡測量，長方形和正方形試樣用直尺測量[6]。對收縮率的檢測，筆者認為應采用GB/T 5723中的方法D進行，利用誤差≤1%或0.01 mm的光學儀器進行無接觸的尺寸計量。

3 檢測及計算方法

影響橡膠收縮率的因素較多，到目前為止，得到官方認可的標準化的橡膠收縮率計算公式還很少，而且應用還有一定的局限性，大多數情況下測定出的數據在實際應用時還應經過修正。

3.1 橡膠制品與模腔相應尺寸計算

計算式如下：

(1)

式中，C是膠料的收縮率；L1是室溫時測得的橡膠制品尺寸；L2是室溫時測得的模具型腔尺寸。

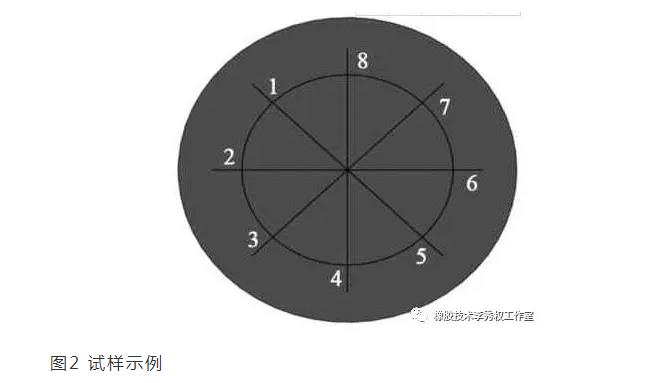

式1計算方法已被GJB 5873—2006采用，筆者認為該公式是簡單明了的，但是結合標準規定的試片及取值方法，使得該標準的應用有局限性。正如該標準的適用范圍所規定的一樣，其只適合于模壓成型膠料的收縮率的確定。因?yàn)槠湟?guī)定的試片為模壓圓形(見圖2)，利用上述公式計算出各方向的收縮率，從而取最大值、最小值和平均值，而沒有涵蓋注射成型(含傳遞成型)時膠料的流動方向和垂直方向，也就是說所得到的數據，不一定就是該膠料收縮的最大值和最小值。因在橡膠收縮率的檢測方面沒有其他更好的官方規定，所以，該試驗方法已用于沈陽興華航空電器有限責任公司橡膠材料的入廠性能檢測上。

3.2 硬度經驗公式

硬度經驗公式如下：

C=(2.8-0.02K)×100%

(2)式中，K是橡膠的邵氏硬度。

式2為經驗公式，通過橡膠的硬度可以大致估算出膠料的收縮率，但偏差較大，因其只考慮了硬度，而其他重要影響因素均未納入，所以只適用于橡膠性能的大致估算，對生產精度較高的橡膠制品來講，實際應用意義不大。某型硅橡膠在2015年的采購批次進行的收縮率檢測與按式2計算的結果對比見表3，表3中的收縮率實測值是按GJB 5873—2006的規定測得。由表3可知，按經驗公式的計算結果較實測值明顯偏小。

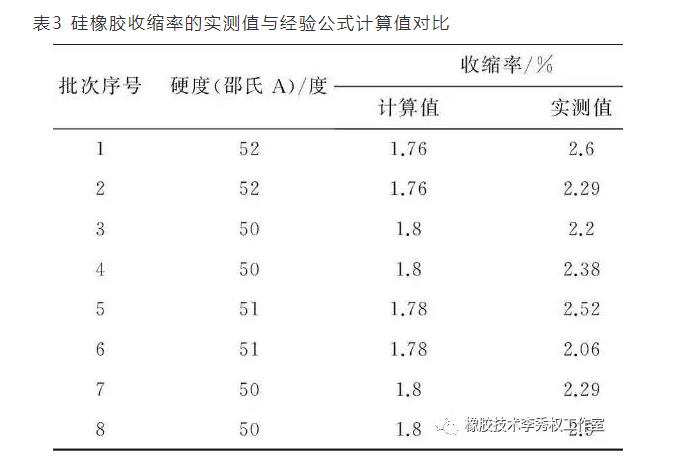

表3 硅橡膠收縮率的實測值與經驗公式計算值對比

批次序號硬度(邵氏A)/度收縮率/%計算值實測值1521.762.62521.762.293501.82.24501.82.385511.782.526511.782.067501.82.298501.82.9

3.3 線脹溫度系數法

計算式如下：

C=(α-β)ΔT×100%

(3)式中，α是橡膠的線性膨脹系數；β是模具材料的線性膨脹系數；ΔT是硫化溫度與室溫(20 ℃)差值。

3.4 橡膠體積分法

計算式如下：

C=(α-β)ΔTR×100%

(4)式中，R是生膠、硫磺或有機配合劑在橡膠中的體積百分?jǐn)?shù)。

式3和式4作為一種經驗公式，表示各參數之間的關系。筆者認為于實際應用意義不大，因?yàn)椴煌浞降慕M分會使混煉膠料的線性膨脹系數也不同，對于新配方來說，該指標也是未知的，但對于模具的型腔尺寸預留來說有一定的參考價值。劉洪認為，式3適用于模具和產品實樣均已具備的情況，對生產單位比較適用，而式4適用于產品的設計圖樣及膠料配方已經具備，但模具尚在加工之中的情況。

3.5 新方法探討

筆者更傾向于采用下述方法來確定橡膠材料的收縮率，在此提出，供專業人士探討。

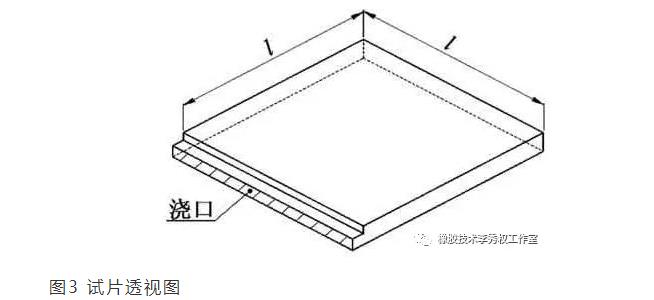

該方法是參照熱塑性塑料的收縮率檢測方法(見GB/T 17037.4—2003)，采用的試片尺寸為60 mm×60 mm×5 mm(見圖3)，澆口成形在一側，與澆口平行方向?yàn)槟z料的流動方向。計算時，應測量平行方向和垂直方向的試片和模具型腔的尺寸，再利用式1計算出收縮率，這樣基本可確定該種膠料的收縮率極限值，也就確定了膠料的收縮率范圍。

4 結語

橡膠制品的收縮率與諸多因素有關，包括生膠的種類、膠料的配方和硫化工藝等。雖然無法保證每一環節不發生變化，但通過質量控制，可最大限度地降低各因素對收縮率的影響，使膠料的收縮率控制在一定范圍內。橡膠收縮率的檢測方法和計算公式也有很多，但形成標準的通用方法還有待探討和制訂，以規范橡膠制品的生產和提高橡膠制品的尺寸精度，來滿足日益發展的工業需求。
