一. 流變儀之各種曲線之原理：

1. S*粘彈曲線的原理：根據轉子或轉盤轉動時，因膠料架橋作用所產生之扭矩變化曲線。

2. S’彈性曲線的原理： S’=S* X cos δ，S’ 可得到相關之加硫條件參數。

3. S”粘性曲線的原理： S”=S* X sinδ ，S” 可得到相關之粘性參數。粘性曲線可看出橡膠之加工性。

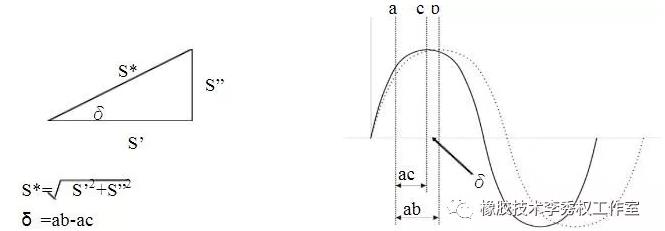

4. Loss Angle動的損失角曲線的原理： δ=ab-ac

5. tan δ粘彈性比值曲線： tanδ=S”/S’

6. 上、下模溫度曲線：測試進行中溫度變化記錄曲線。

7. 硫化速率曲線：架橋過程中相鄰兩點間之斜率值之曲線。

8. 粘彈綜合曲線：

二.流變儀圖形及數據之判讀及運用：

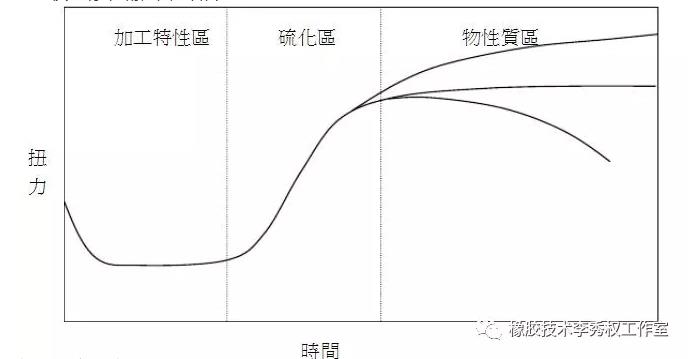

流變儀之標準硫化曲線如下：

其中共分為三大區：

1. 第一區為加工區：在此一時間內橡膠具有可塑性。此段時間愈長愈易于加工，但產能將降低，扭力值愈低橡膠流動性愈好。

2. 第二區為硫化區：在此一時間內為架橋過程。以相同的材料而言此段時間愈長，物性通常會較佳。

3. 第三區為物理性質區：此一區段可判讀成品之物理性質。

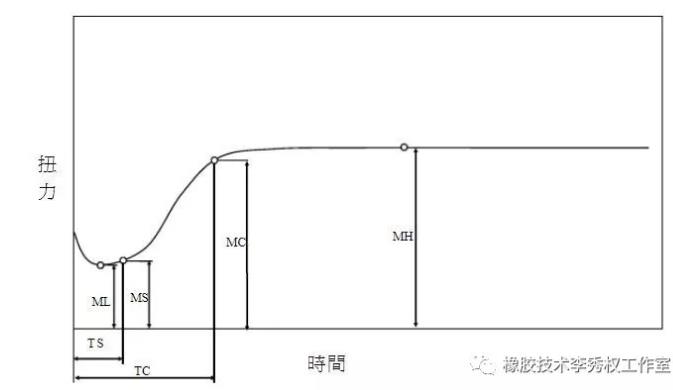

由曲線中可得數據說明如下：

1. 焦燒時間 (TS – Time of Scorch)：一般而言國人的習慣此數據取 2，這個時間通常稱之為加工安全時間，也就是超過此時間橡膠已架橋失去了流動性，這是衡量模內流動時間的尺度，在低溫下，它是衡量加工性能的指數，它與門尼焦燒相似。事實上，如果流變儀和門尼試驗的溫度相同時，流變儀的 TS2和門尼的 TS35有密切關系。以 TS2 為例，其定義為最低扭力值加 2 個單位所對應的時間：

MS2=ML+2  此點所對應的時間 (TS)

2. 硫化時間 (TC – Time of Curing)：一般而言國人的習慣此數據取 90，這個時間通常稱之為最適加硫時間，也就是說當加硫至此一時間就可自模具中將成品取出，其定義為加硫至 90%所需之時間，其計算公式為：

MC90=(MH-ML)*90%+ML 此點所對應之時間 (TC)

3. 最低扭力值 (ML – Min Torque)：此數據可作為加工特性之參考。 最低扭力與在同樣試驗溫度下之門尼粘度成正比，通常此值愈低愈易于加工，但也容易產生毛邊。

4. 最高扭力值 (MH – Max Torque)：此數據可作為成品物性之參考。最高扭力值是衡量在試驗溫度下，只改變促進劑時，膠料剪切模數或硬度的尺度，也是衡量定伸強度和交聯密度變化的有效尺度。

5. 加硫指數 (CRI – Cure Rate Index)：總加硫時間， 即 CRI=100/(T90-T2)。這是計算硫化反應速度的指針。

6. 動的損失角 (Loss Angle)：橡膠粘彈性比值之 Tanδ，高分子本身具有粘彈特性，舉例來說，一條橡皮筋原本長度為 1 公分當施以一外力時長度變?yōu)?5 公分，當外力消失時長度并非變?yōu)樵瓉?lái)的 1 公分，而是是變?yōu)?1.1 公分，而這 0.1 公分的差值在流變機上，由于是作搖擺運動所以稱之為動的損失角，詳細說明可參考第四大項。 一般而言高能量吸收 (如橡膠振動吸收器 )的材料其 tanδ值需愈高，高彈力 (如橡膠帶 )的材料其 tanδ值需低一點。

7. 新的硫變儀提供新的粘性曲線及彈性曲線，此分離出之兩種曲線可更明確的看出材料之加工特性及，產品之物理性，下列幾例說明這種特性：

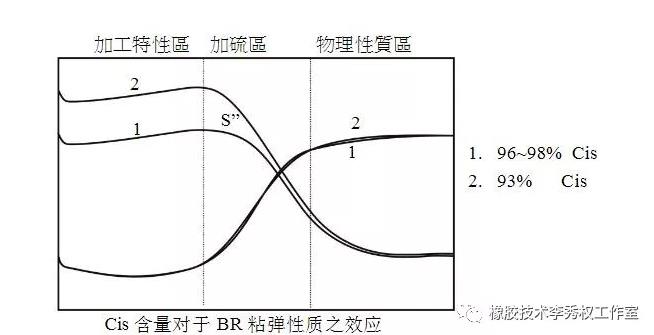

a. 圖中比較 2 種不同 Cis含量之丁二烯橡膠，圖中硫化開始前的粘性曲線 (S”) 相當不同。因此雖然最終產品性質可能相同，但現場預期將有不同的加工特性，這是傳統流變儀所無法提供解析的。

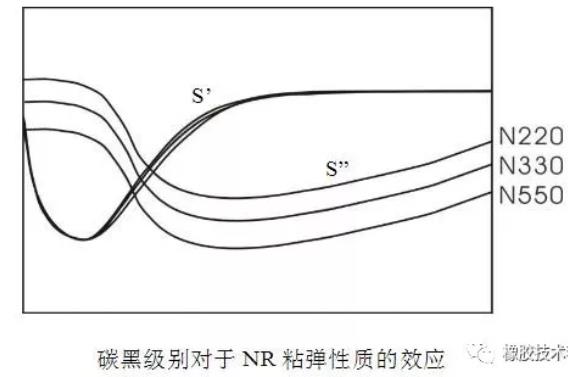

b. 圖中為相同 NR 配方中 3 種不同級別碳黑的比較。硫化曲線 (S’) 都很相似，但粘性曲線 (S”)則有明顯差別，此時，粘性曲線可能指出假使誤用碳黑，則完全硫化橡膠則有潛在的現場問題。這些問題無法透過單獨硫化曲線而查覺。

c.

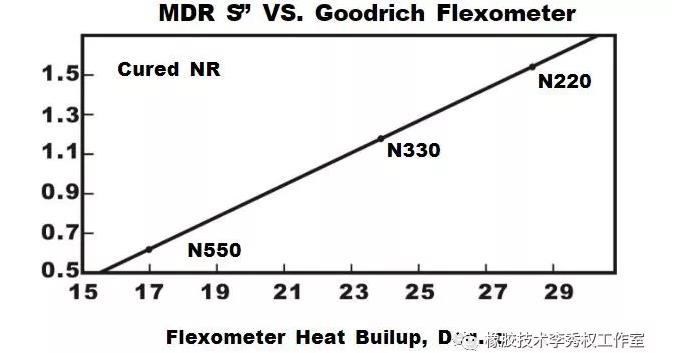

由上圖可看出當使用不同種類的碳黑時， S”值也會不同，壓縮升熱之升溫值也會不同，圖示使用碳黑 N220 時其溫升較高。

d.

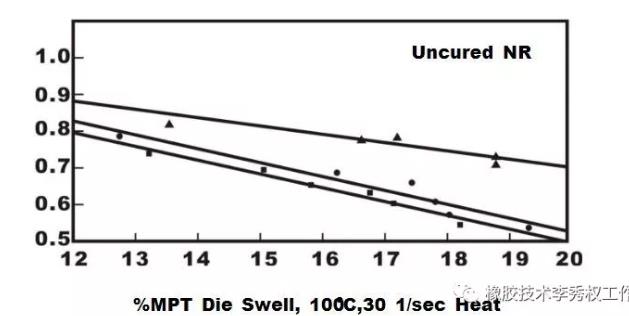

   由上圖可看出未硫化橡膠混練程度不同，會產生不同的 Tan（δ）值，其口型膨脹率也會不同。

e.

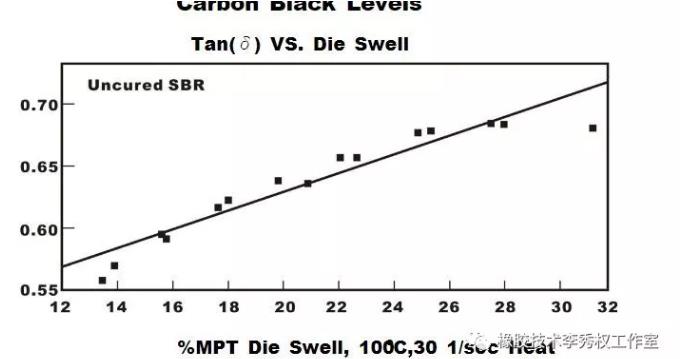

由上圖可看出未硫化橡膠碳黑用量不同，會產生不同的 Tan（δ）值，其口型膨脹率也會不同。

f.

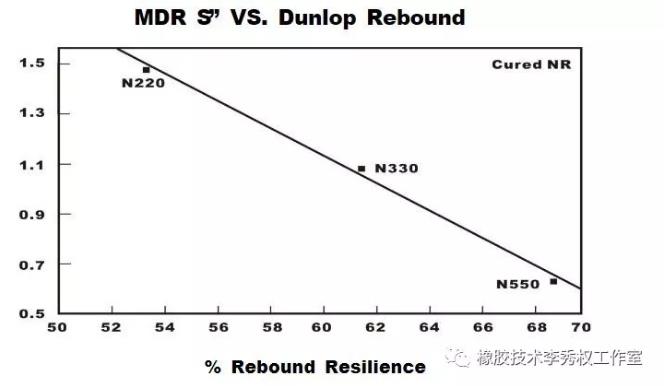

由上圖可看出硫化橡膠 S”高時，其反彈系數愈低。
