交聯(lián)劑DCP和BIPB（無味DCP）的區(qū)別

在很多橡膠產(chǎn)品中我們都會(huì)聞到一種味道，這是橡膠制品中交聯(lián)劑所釋放的，在很多母嬰產(chǎn)品上，這種味道為很多消費(fèi)者所不喜歡，無味的硫化劑便成了很多產(chǎn)品的首要選擇。本文章介紹了交聯(lián)劑DCP和無味DCP的區(qū)別。

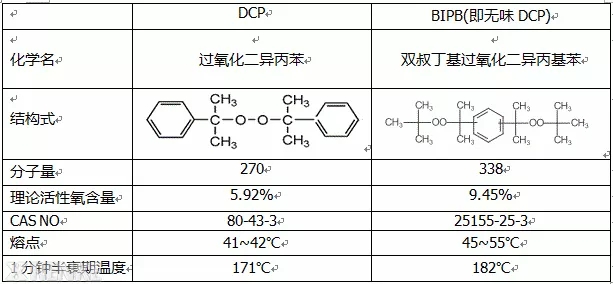

一、DCP與BIPB化學(xué)性能

二、BIPB與DCP無味與有味的原因

DCP的熱分解過程：

DCP的結(jié)構(gòu)圖中我們可以看出，由DCP熱分解時(shí)過氧鍵斷裂后產(chǎn)生的異丙苯氧自由基也可以形成甲基自由基和苯乙酮，苯乙酮是一種具有難聞氣味的物質(zhì)，而且對人身體有害，這就是為什么DCP在給聚合物做交聯(lián)劑的時(shí)候，在交聯(lián)的過程當(dāng)中以及制成的成品都有一種難聞的臭味。由此可見DCP之所以有氣味并不是因?yàn)镈CP殘留或者雜質(zhì)殘留，因此不存在DCP純度越高，氣味越小的說法。

BIPB熱分解過程：

產(chǎn)生烷基自由基，烷基自由基與游離的高分子基質(zhì)反應(yīng)，我們可以看出，BIPB的交聯(lián)小分子產(chǎn)物有：

甲烷（CH4）……氣體

丙酮……    　易揮發(fā)

叔丁醇……    易揮發(fā)

還有其他剩下的都是一些沒有味道的固體化合物，所以BIPB在交聯(lián)過程中及制成品中都幾乎沒有氣味或者氣味很小

三、BIPB的優(yōu)缺點(diǎn)及解決方案

BIPB之所以號(hào)稱無味DCP除了結(jié)構(gòu)上的相近之外，還有一個(gè)重要的原因，那就是幾乎能用DCP的地方就能夠用BIPB代替，BIPB代替DCP的膠料性能，包括硬度、斷裂強(qiáng)度、伸長率、撕裂強(qiáng)度以及耐油、老化系數(shù)等，基本一致，而高溫下的壓縮變形，BIPB優(yōu)于DCP。

但是BIPB有一個(gè)顯著的缺點(diǎn)，那就是價(jià)格高出DCP太多，這是限制BIPB大范圍使用的最大的因素。在歐洲BIPB的使用量遠(yuǎn)高于DCP，隨著國內(nèi)生產(chǎn)者、消費(fèi)者環(huán)保意識(shí)的加強(qiáng)，現(xiàn)在國內(nèi)BIPB的需求量也越來越多。

BIPB的另一個(gè)大的缺點(diǎn)是，用BIPB作為EPDM的交聯(lián)劑時(shí)很容易出現(xiàn)噴晶（注意是噴晶，而不是噴霜）的現(xiàn)象，光照上去會(huì)亮晶晶的，而DCP不會(huì)。這是由于BIPB的分解產(chǎn)物和三元乙丙膠的相容性差而噴出來。如果您的產(chǎn)品是出口到國外，特別是歐洲那邊你大可放心，客戶會(huì)知道你用的是好的硫化劑而欣然接受。如果你想要解決這種噴晶現(xiàn)象，主要有兩個(gè)方法：

1. 在配方中加入PEG4000；

2. 減少BIPB的量同時(shí)加入部分雙二五，相當(dāng)于減少BIPB的分解產(chǎn)物，又不影響交聯(lián)效率。

這兩個(gè)方案都有成功的例子，當(dāng)然也有廠家EPDM用BIPB做交聯(lián)劑不出現(xiàn)噴晶現(xiàn)象的，也許是因?yàn)槠渲械哪硯追N助劑限制了晶體的噴出，具體是為什么就不得而知了。

熱塑性橡膠TPV也有采用BIPB作為交聯(lián)劑，但隨著汽車行業(yè)對氣味要求越來越高，即使用BIPB之后，氣味還不一定能滿足要求，還需要進(jìn)一步的作處理，比如使用化學(xué)/物理吸附、脫揮、干燥等工藝手段來降低氣味。
