1.簡介

    熱重法(Thermogravimetry，簡稱TG)是在程序控制溫度和一定氣氛下，實時測量物質的質量隨溫度（動態）或時間（等溫）變化的定量技術，其具有操作簡便、準確度高、靈敏、快速以及試樣微量化等優點。熱重法的主要特點是定量性強，能準確地測量物質的質量變化及變化的速率。根據這一特點，只要物質受熱時發生質量的變化，都可以用熱重法來研究。例如，對于存在著質量變化的物理過程和化學過程，如升華、汽化、吸附、解吸、吸收和氣固反應等都可以方便地使用熱重法來進行檢測。對于在實驗過程中樣品不發生明顯的質量變化的過程，如熔融、結晶和玻璃化轉變之類的熱行為，雖然通過熱重法得不到變化信息，但可以作為間接的數據來證明在實驗過程中沒有發生質量變化。

由熱重實驗得到的曲線稱為熱重曲線（TG曲線）。通過對TG曲線進行分析，可以獲得樣品及其可能產生的中間產物的組成、熱穩定性、熱分解情況及生成的產物等與質量相聯系的信息。通常在對熱重曲線進行分析時，通過對TG曲線進行微分，得到微商熱重曲線（DTG曲線），通常稱這種方法為微商熱重法，也稱導數熱重法。DTG曲線以質量變化速率為縱坐標，自上而下表示減少；橫坐標為溫度或時間，從左往右表示增加。

DTG曲線主要具有以下優勢：

（1）可以精確反映出每個質量變化階段的起始反應溫度、最大反應速率溫度和反應終止溫度；

（2）DTG曲線上各峰的面積與TG曲線上對應于樣品的質量變化量；

（3）當TG曲線對某些受熱過程出現的臺階不明顯時，利用DTG曲線能明顯的區分開來。

由TG曲線確定樣品的組成是TG法最常見的應用之一，以下舉例說明這類曲線的解析方法。

2.利用TG曲線確定聚合物中的添加劑的含量

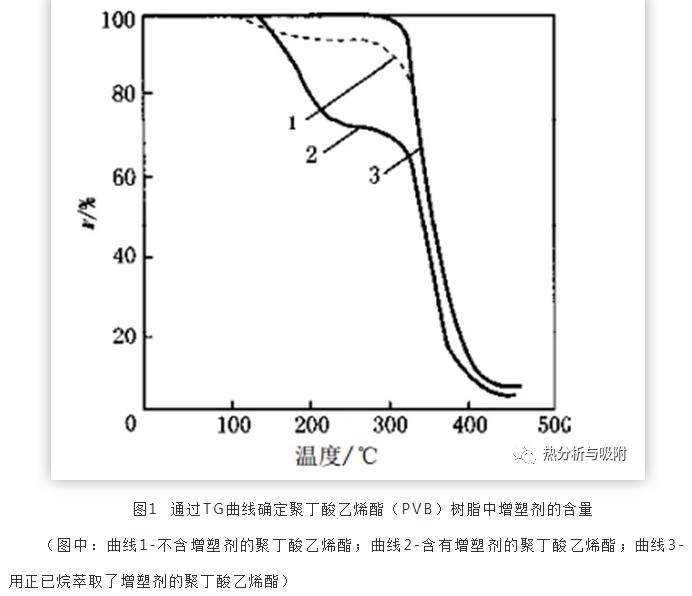

    根據熱穩定性的差異，由TG曲線可以方便地確定聚合物中添加劑的含量。例如，圖1為在不同條件下得到的聚丁酸乙烯酯（PVB）樹脂的TG曲線[1]。由圖可見，曲線2在100~250℃范圍的質量減少是由于增塑劑的揮發造成的，由此可以計算出增塑劑的含量（約為30%）。由圖1還可看出，即使對于在實驗中采用的不含增塑劑的PVB樹脂樣品（曲線2），在100~250℃范圍還看到了5%左右的失重，而用正已烷萃取了增塑劑的PVB樹脂（樣品3）在該溫度范圍內則沒有看到明顯失重。這表明即使用于作為對照的不含增塑劑的PVB樹脂中仍含有少量的增塑劑，使用正己烷可以有效地去除樣品中含有的少量增塑劑。由于圖中曲線1和曲線2在第一階段（100~250℃）的失重與第二階段（250~450℃）有一定程度的重疊，因此如果降低升溫速率或在等溫條件下試驗，則可以得到更加精確的結果。

3.利用TG曲線確定樣品中無機組分和有機組分的含量

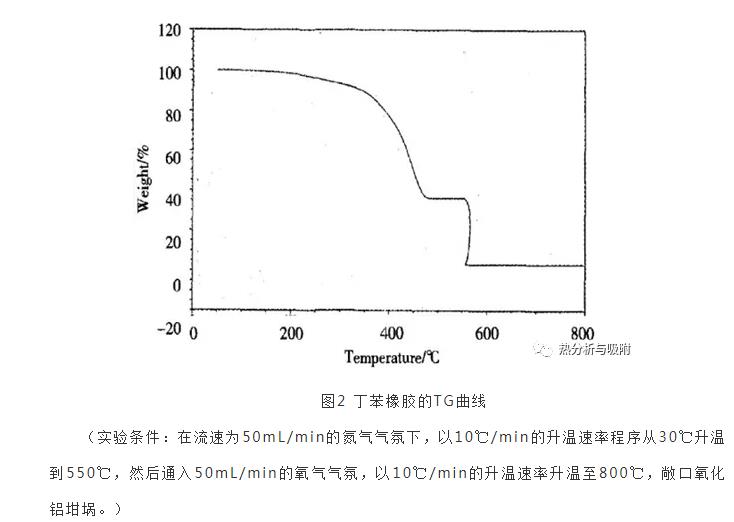

TG法常用來確定復合材料中無機組分和有機組分的含量，如圖2為由TG法得到的丁苯橡膠的TG曲線。從圖中可以看出，

（1）在300℃以下存在一個較弱的失重臺階，失重量約為6.5%，這個過程主要主要是可揮發性添加劑、水分或者溶劑等的揮發引起的，這部分失重非橡膠組分；

（2）樣品在300~550℃之間的失重量為64.1%，可以將該范圍的失重量看作樣品中的丁苯橡膠的總量；

（3）在550℃時將氣氛由氮?dú)馇袚Q為氧氣，繼續升溫至800℃，該范圍的失重量表示樣品中所含由的碳黑質量，其失重量為32.9%，最后的殘余物質是橡膠中添加的不揮發無機物的質量。

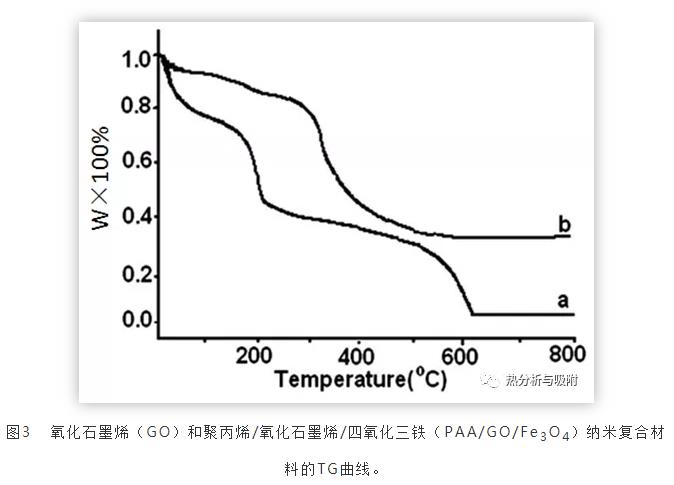

圖3為氧化石墨烯（GO）和聚丙烯/氧化石墨烯/四氧化三鐵（PAA/GO/Fe3O4）納米復合材料的TG曲線[2]。由圖可見，對于GO樣品而言，由于樣品中的含氧官能團的分解，導致TG曲線在250-350℃范圍內出現明顯了的重量損失。另外，在425-625℃溫度范圍的質量損失是由于GO在空氣中炭的燃燒引起的。因此，在水溶性的PAA/GO/Fe3O4納米復合材料的熱重曲線中：

（1）在50-150℃范圍的重量損失是由于在樣品表面物理吸附的殘余水引起的；

（2）在150-250℃溫度范圍的重量損失是由于在合成時加入的有機溶劑和表面活性劑引起的；

（3）在350-500℃之間的重量損失是由于PAA的氧化分解引起的；

（4）500~630℃之間的重量損失是由于GO在空氣中炭的燃燒引起的；

（5）630℃以上，在實驗的溫度范圍內，質量沒有發生明顯的變化。

綜合以上分析，由TG曲線可以確定，在PAA/GO/Fe3O4納米復合材料中PAA : GO : Fe3O4的重量比是1：1：3?；赑AA/GO/Fe3O4納米復合物的重量和PAA的平均分子量分析，可以估算得到每?jī)蓚€(gè)PAA分子連接一個納米顆粒。

另外，還可以通過TG曲線來確定在高分子化合物中加入的填充劑的含量。

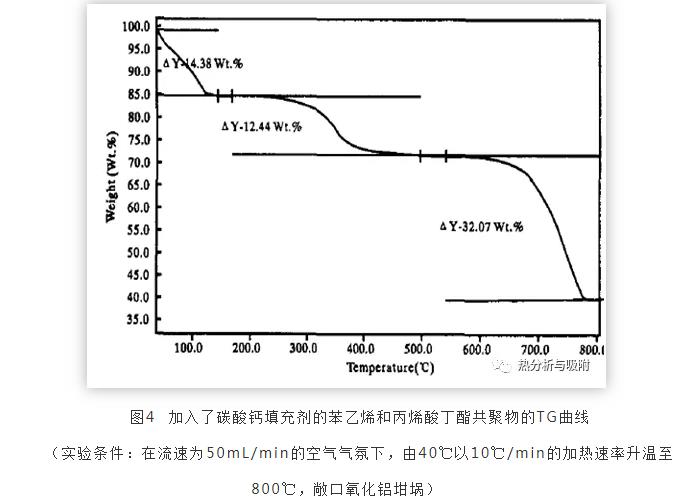

例如，圖4為加入了碳酸鈣填充劑的苯乙烯和丙烯酸丁酯共聚物的TG曲線。由圖可見，在樣品的TG曲線中存在以下三個明顯的失重臺階，分別為：

（1）室溫~120℃范圍的失重臺階對應于水分的失重，由TG曲線可以確定水分的含量為14%；

（2）150℃～500℃范圍的失重臺階對應于苯乙烯和丙烯酸丁酯共聚物的熱分解過程，由TG曲線可以確定聚合物的含量為12%（由于苯乙烯和丙烯酸丁酯共聚物分解溫度較低，因此在本例中可以認為聚合物在此溫度范圍內全部氧化分解）；

（3）在600℃～780℃溫度范圍為碳酸鈣分解為二氧化碳所引起的失重過程，失重量32%，據此可以推算出碳酸鈣的含量為73%。

4.利用TG曲線確定高分子共聚物的組成

     通過TG曲線可以確定共聚物的組成。例如，圖5是苯乙烯-馬來酸酐共聚物(SMA)的TG曲線[3]。由圖5可以看出, 苯乙烯-馬來酸酐共聚物在25 ~ 800℃的溫度范圍內共出現了兩個失重臺階。第一個失重臺階的溫度范圍為80-160℃，失重量為22.66%。第二個失重臺階的溫度范圍為160-480℃，失重量為68.134%。根據圖中聚苯乙烯的熱重曲線（曲線1）, 可判斷在SMA共聚物的TG曲線（曲線2）中的第一個失重臺階即為馬來酸酐組分分解引起的失重。由熱分解斷鍵機理，可判斷此失重階段為酸酐的分解過程。隨著溫度的升高，酸酐鍵發生斷裂, 放出二氧化碳，由此可以計算出馬來酸酐的含量為30.83%，該數值與由化學分析法測定的結果一致。通過化學分析法測定共聚物組成時，由于稱量、回流、滴定等步驟比較多，因此存在著一定的誤差，從而導致測定的結果不準確。當采用熱重法測定共聚物的組成時，實驗操作要簡單得多，且可以減少人為誤差，使共聚物的組成分析變得更加簡單、更加精確。

5.利用TG曲線確定無機混合物的含量

對于一些混合狀態的無機物，根據其熱穩定的差異，可以方便地通過TG曲線來準確確定每一組份的含量。

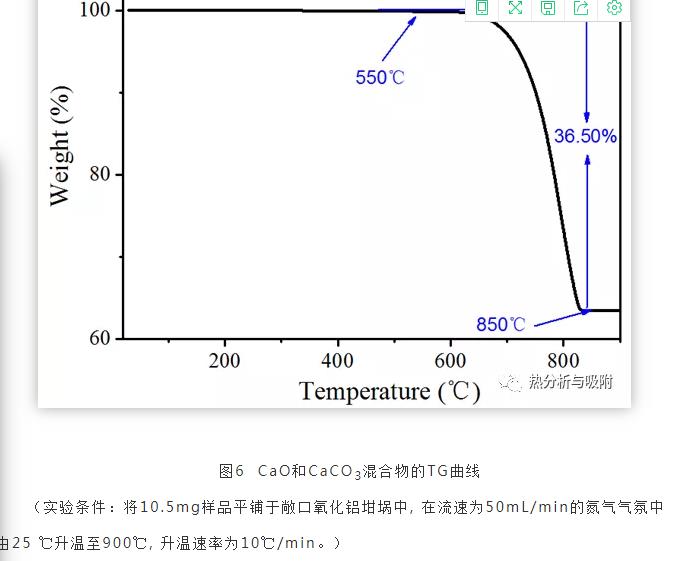

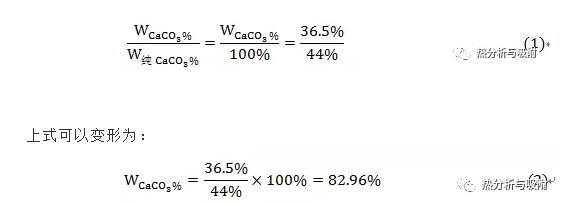

圖6為由一種CaO和CaCO3的混合物得到的TG曲線。由圖可見，在550-850℃范圍內TG曲線出現了一個失重臺階，失重量為36.50%。該失重臺階是由于碳酸鈣在高溫下分解成CO2和CaO引起的，純碳酸鈣分解引起質量減少的理論值為44%。由于在圖6中的樣品中含有一定量的CaO，該物質具有很高的熱穩定性且在實驗溫度范圍不發生質量變化，因此得到的失重量低于理論值。由此可以通過下式計算得到混合物樣品中的CaO的含量WCaCO3%：

因此，樣品中碳酸鈣的含量為82.96%，氧化鈣的含量為100%—82.96%= 17.04%。

    在以上的實例中，利用了混合物中的一種組分在實驗過程中發生了質量變化而另一種組分在加熱過程中不發生質量變化的原理來確定混合物的組分。

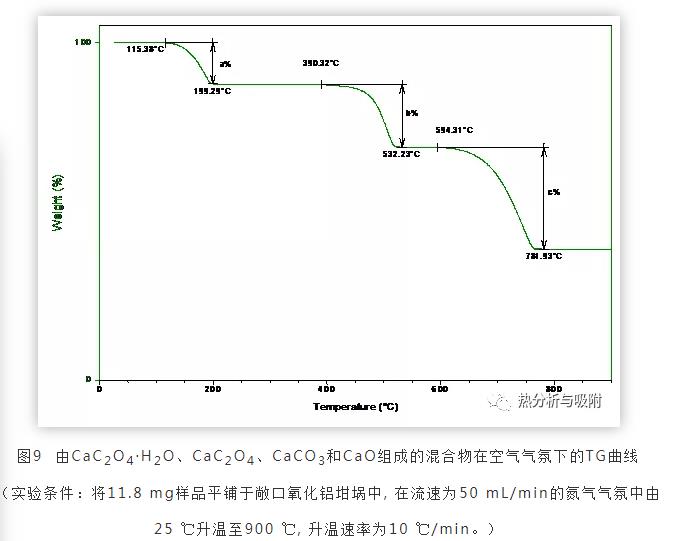

     事實上，當兩種以上的組分在加熱過程中不同時發生質量變化時，也可以通過類似的方法確定混合物體系的組成。例如，圖7為由一種含有CaC2O4·H2O、CaC2O4、CaCO3和CaO一共四種物質組成的混合物在空氣氣氛下得到的TG曲線，通過該實驗可以準確確定混合物中這四種組分的百分含量。由圖7可見，TG曲線在實驗溫度范圍內共出現了三個失重臺階。為了便于顯示計算過程，圖中每個失重臺階的重量減少百分比分別用a%（對應于115.4~199.3℃范圍）、b%（對應于390.3~532.2℃范圍）和c%（對應于594.3~781.9℃范圍）表示。根據樣品的組成信息，由TG曲線可以得出以下信息：

（1）在115.4~199.3℃范圍的第一個失重臺階是由于樣品中的CaC2O4·H2O失去一分子結晶水引起的，失重量為a%；

（2）在390.3~532.2℃范圍的第二個失重臺階是由于樣品中的CaC2O4·H2O和CaC2O4失去一分子CO引起的，失重量為b%；

（3）在594.3~781.9℃范圍的第三個失重臺階是由于樣品中的CaC2O4·H2O、CaC2O4和CaCO3失去一分子CO2引起的，失重量為c%；

（4）在781.9℃以上時，質量不變，此時的剩余質量為100%-a%-b%-c%。

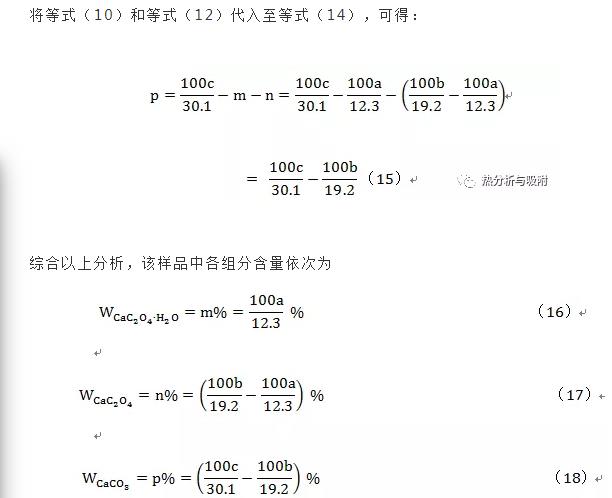

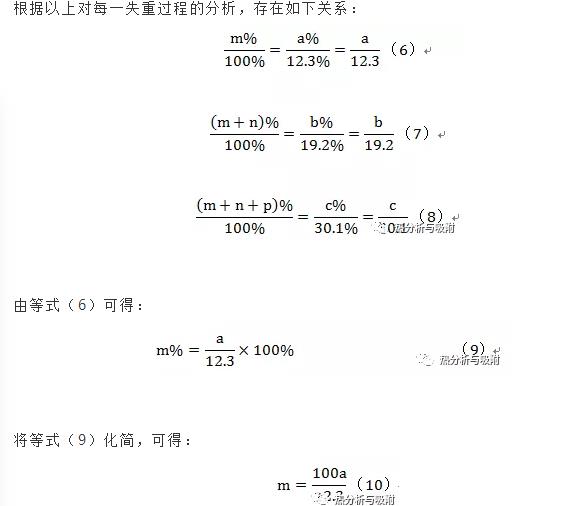

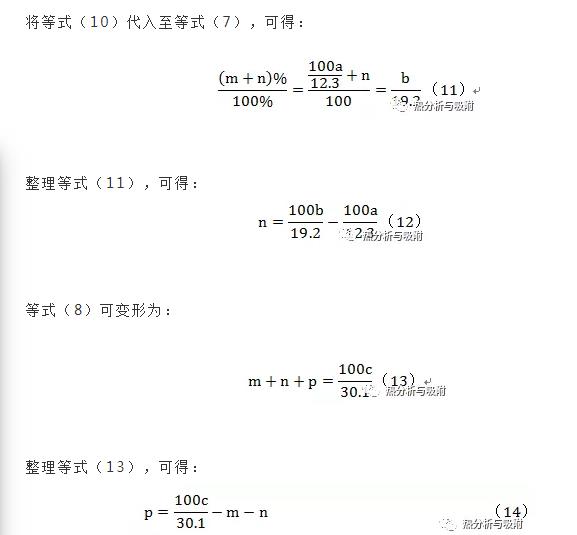

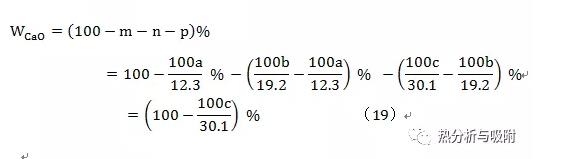

假設樣品中CaC2O4·H2O、CaC2O4和CaCO3的含量分別為m%、n%和p%，則樣品中含有的CaO的含量為（100-a-b-c）%。

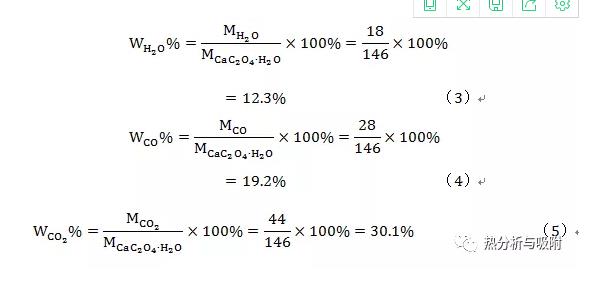

對于純CaC2O4·H2O（即純度按照100%計算）而言，若CaC2O4·H2O的分子量為146、H2O的分子量為18、CO的分子量為28、CO2的分子量為44，則有以下關系式：
